1、儀表安裝：

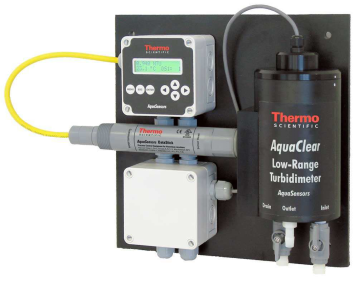

    貨號為AQT1D0的AquaClear低濁表已經將AV38儀表、含有光源的流通池、DataStick探頭等組件組裝好并安裝于一300mmX300mm的背板上。只需安裝好背板即可。
a. 將低濁度表放置到合適的安裝位置，使用記號筆標記出左上角孔的位置。
b. 移開低濁度表，在上步所做的記號處打孔。
c. 使用螺栓將低濁度表的左上角固定好。
d. 使用水平尺測量水平線，旋轉低濁度表的位置保證儀器安裝的水平，使用記號筆標記出其他三個孔的位置。
e. 移開低濁度表，在上步所做的三個記號處打孔。使用螺栓將低濁度表的四個孔全部固定好。
f. 調整四個角的墊片高度，以保證樣品流通池的垂直。
   注意：一定要確保樣品流通池的安裝做到水平和垂直，以保證水樣的除氣泡效果。背板和墻壁的固定要牢靠，操作儀器時不應有晃動。


2、管路連接：
依次連接濁度表的水樣入口（Inlet）、出口（Outlet）和排污口（Drain）管路。
注意：（1）水樣出口及排污口的連接管道需要直排大氣，避免排放口管道受阻，否則會導致背壓產生，不利于水的排放。
     （2）水樣流速必須在250-750ml/min之間。否則需要使用相應的調節閥以獲得穩定的流速。

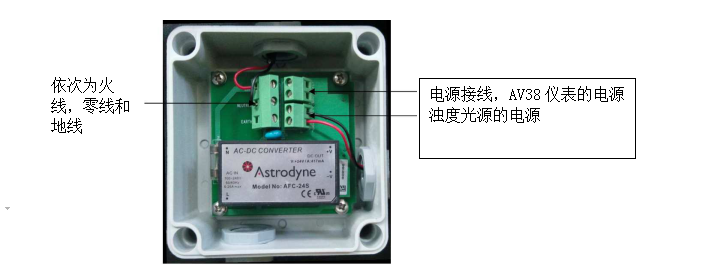

3、 電氣接線
  a. 擰開低濁度表的左下部的電源模塊上的四顆螺絲，打開蓋子。
  b. 將220V交流電源線的火線，零線和地線分別連接**左側端子LINE, NEUTRAL, EARTH；
  c. AV38的電源：使用電線將右上側接線端的+24和GND分別與AV38表的電源接線端+24和GND相連；（通常出廠時已連接）
  d. 濁度光源的電源：將濁度光源的線纜連接**右下側的端子LAMP+和LAMP-上。（通常出廠時已連接）
  e. **后蓋上AV38的儀表后蓋，擰上4顆螺絲。
  f. 通電后，儀表即進入測量模式。





4、 儀表參數設置
    4.1、可以通過同時壓ESC和▲(或▼）鍵調節AV38 LCD的顯示亮度。
4.2模擬量輸出的設定
  向用戶詢問量程范圍，與DCS一致，比如："0-1NTU"。
  在儀表處于測量模式下，進入菜單：
（1）"MENU"——"Analog output" ——"Set 4 mA value ",設置4mA對應的濁度值（量程低點）。
（2）"MENU"——"Analog output" ——"Set 20mA  value ",設置20mA對應的濁度值（量程高點）。
5、儀表零點校正
   斷開儀表光源的電源連接線。進入菜單，menu——Calibrate ——zero進行零點校正。
6、儀表校驗（根據需要是否校驗）
    配制20NTU的濁度標準液1升
（1）、關閉儀表樣水入口閥門，用除鹽水反復清洗流通池（三遍），并打開排污閥將流通池排空后再關閉排污閥。
（2）、將20NTU的濁度標準液倒入儀表流通池，直**出口有溢流，等待儀表讀數穩定。
（3）、進入菜單："MENU"——"Calibrate" ——"1-point sample"，對儀表進行校準，并完成儀表校準。
（4）、校驗完成后，自動恢復到儀表測量狀態。
7、儀表驗證
  （1）、關閉儀表樣水入口閥門。用除鹽水反復清洗流通池（三遍），并打開排污閥將流通池排空后再關閉排污閥。
   （2）、將20NTU的濁度標準液倒入儀表流通池，直**出口有溢流，等待儀表讀數穩定后觀察儀表讀數的準確性。
   （3）、驗證完畢后，打開排污閥，將流通池內標液給排空。
   （4）、關閉排污閥、打開樣水入口閥，恢復到測量狀態。
